概要：
1. 用途：
液動下開式堰門用于管道、箱涵或渠道中?？梢云鸬?jīng)_洗、防倒灌、調節流量的作用。該設備向下開啟，不占用上部空間，故稱下開式堰門。
2. 型號說明：
SY01 —— B × H
a： 過流斷面（高）
b：過流斷面（寬）
c：下開式堰門
常規
閘門材質 ：主體采用高強度鋁合金，傳動部件、緊固件采用 304 不銹鋼...
閘門高度：600-2000mm 。
閘門高度：全開 130mm，全關 700-2000mm 。
啟閉時間：視閘門高度，全開至全關 5-50min。
驅動方式：鏈?zhǔn)交蜾摻z繩式。
驅動馬達：DC12V. 供電方式：太陽能供電，可備選市電。
數據
數據傳輸：GPRS...
通訊協議：Modbus...
數據儲存：支持本地儲存...
操作
本地界面；本地觸摸式彩色液晶屏...
操控方式；支持本地或者...
控制模式：支持按流量、上游水位、下游水位、污水...
保護方式：本地配置急停開關...
應急操作：控制系統無法工作時，可通過應急手操作跳過系統...
閘門開度：100 線旋轉編碼器采集閘門...
密封性： 密封件每延米小于 0.02 升/分鐘...
流量計量
計量原理：水...
計量頻率：10 秒...
精 度：實驗室±2.5%，野外±5% 。
傳感器數量：2 個或 4 個（冗余設計）。
校準方法：工廠預校準，傳感器內部自校準。
環境
運行溫度：-10°c 至 60°C 。
運行濕度：0%至 100% 。
水 溫：1°C 至 50°C 。
3. 結構與工作原理：
液動下開式堰門系統主要有堰門、液壓系統（含油站和附件）、超聲波液位計、控制系統等組成，為方便后期檢修，一般堰門前后預留檢修閘槽。
堰門組成：a,堰框 b，導向槽 c,密封副 d，堰板 e，液壓缸
超聲波液位傳感器檢測堰門兩側水位轉換為電信號給控制系統，控制系統驅動堰門兩側油缸驅動堰板在導向槽中上下滑動，導向槽的兩側及底部裝有橡膠密封件起到密封作用（可做三面或四面密封），同事油缸帶有位移傳感器，能精確控制堰板在任意位置停止，在停電實時，控制上游水位、沖洗、防倒灌等多種功能。

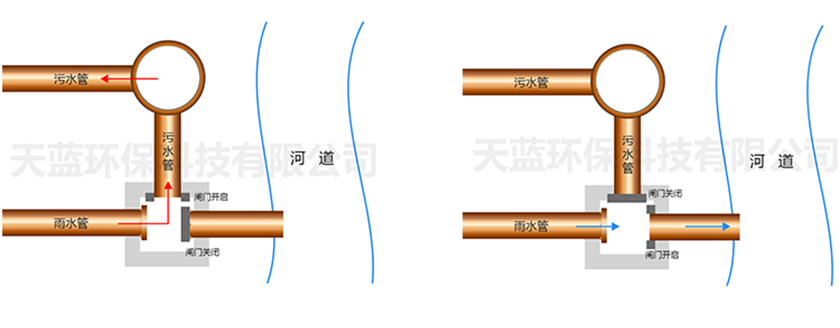

1. 晴天時，污水全部截流至污水處理廠。
2. 降雨時污水和初期雨水截流至污水處理廠，污水處理廠來不及處理的，截至初雨調蓄池，降雨過后抽送至污水處理廠。
3. 中后期雨水直接排河。
4. 用智慧排水系統對流域進行遠程調度監控。

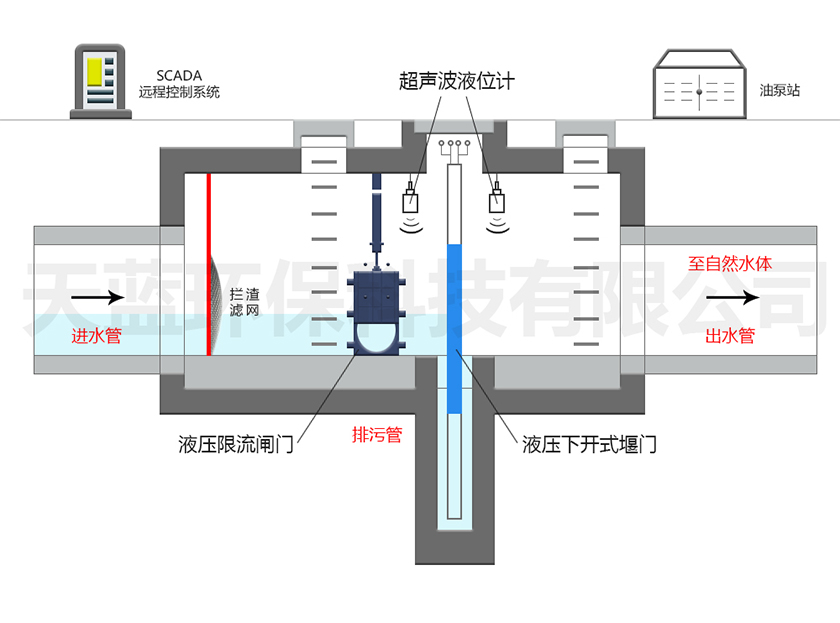

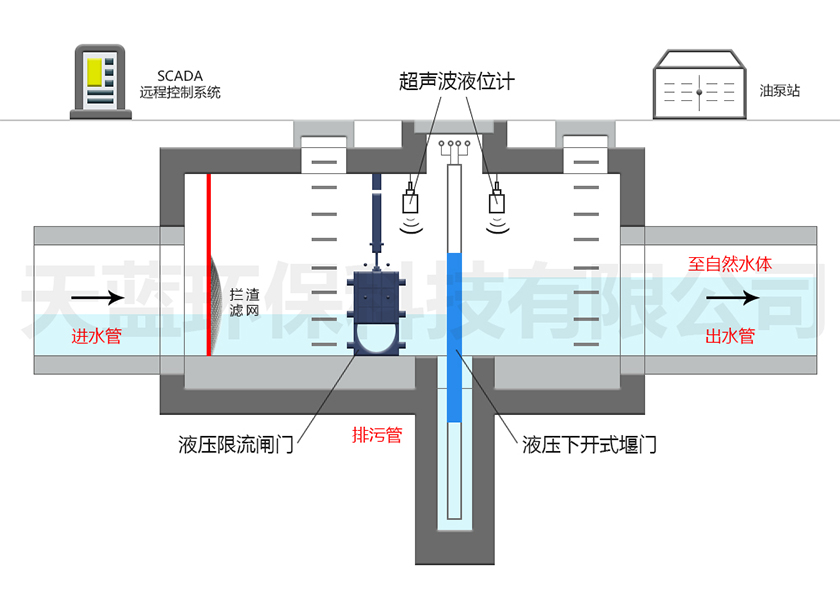

晴天時，液動限流閘門開啟，液動下開式堰門上升，污水完全截流至截污管；降雨初期，當井內水位低于城市洪澇警戒水位，污水和初期雨水截流至截污管。

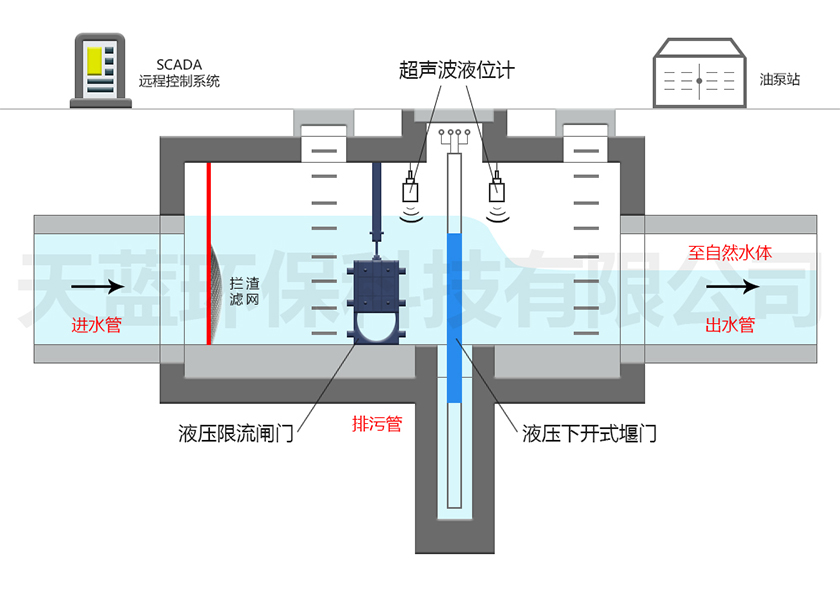

降雨初期，當井內水位超過城市洪澇警戒水位，液動下開式堰門下降到使井內水位不超過警戒水位的位置，液動限流閘門開啟，污水和初期雨水截流至截污管。

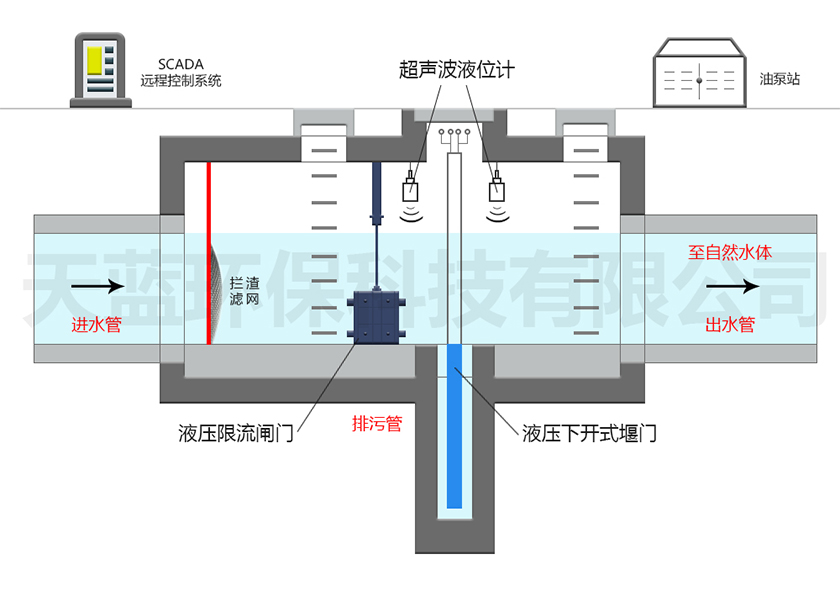

降雨中后期，液動限流閘門關閉，下開式堰門完全落下，雨水直接排河；斷電時，下開式堰門自動落下，不影響行洪。
當自然水體水位比井內水位高時，下開式堰能保證比自然水體水位高，防止河水倒灌
沖洗功能：
當傳感設備檢測到管道或箱涵累積有污泥、雜物，自動控制系統接收到傳輸信號并驅動啟閉油缸工作，堰門板向上運動關閉，上游水位逐漸上升；超聲波液位傳感器采集到最高水位時，反饋數據到控制系統計算后開始驅動啟閉油缸工作，堰門向下運動打開，利用上下游水位差蓄能完成一次沖洗污泥雜物的過程。
傳感設備繼續檢測采集信號，如果還有污泥雜物，自動控制系統發指令驅動啟閉油缸工作使堰門關閉蓄水；達到高水位時，堰門開啟放水，完成二次沖洗。
周而復始直至傳感設備沒有檢測到污泥、雜物的信號，完成自動控制沖洗工作，從而實現沖洗清潔功能。
水位控制功能：
控制系統通過超聲波水位傳感器對上下游水位進行檢測，同時采集堰門的開度位置信號進行計算后，根據事先設定的水位狀態的控制指令驅動油缸工作，精準控制堰門的上升與下降，使水位始終維持預設高度。
流量控制功能：
控制系統通過超聲波水位傳感器對上下游水位進行檢測，同時采集堰門的開度位置信號進行計算后，發出控制指令調控堰門的上升與下降高度，使排水量達到預設值，實現精準的維持恒定流量。
